NERDESUN Seyir Sistemi Kullanım Kılavuzu

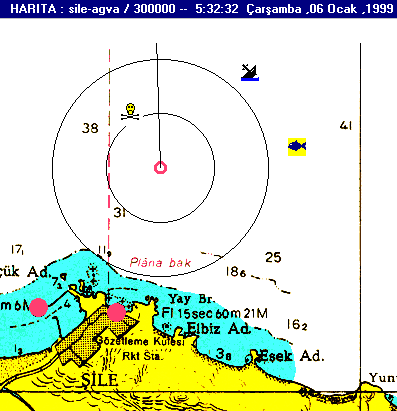

Ekran da üst satırda o an yüklü olan haritanın adı ve ölçeği; günün ve tarihi ve saati görüntülenir.

Ekranda GPS den gelen bilgiye gore teknenin yeri kırmızı renkli bir halka ile işaretlenir.

Tekne halkasının etrafındaki iki halkadan içteki yarım deniz mili, dıştaki ise 1 deniz mili uzaklığı işaret eder.

Tekneden çıkan düz çizgi ise teknenin gidiş yönünü gösterir ve 1,5 mil uzaklığı işaret eder.

Teknenin hareketiyle bu halkalar hareket ederek tekne etrafındaki cisimlerin tekneye olan uzaklıkları herhangi bir işlem yapmadan bir bakışta anlaşılabilir.

Ayrıca gidiş istikametine göre  düz çizgide yön değiştirecektir.

Resimde görüldüğü gibi batık gemiye yaklaşık 1 mil; tehlikeli bölgeye ise yarım mil uzaktayız.
